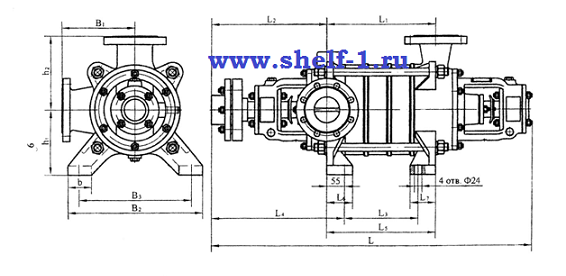

Размеры насосов ЦНСГ 13-..., ЦНС 13-...,
|
Обозначение насоса |
Патрубок |
Размеры, мм |
|||||
|
D1 |
D2 |
D3 |
D4 |
h |
d |
||
|
ЦНС(Г) 38-44…220
|
Всасывающий |
80 |
138 |
160 |
195 |
26 |
18 |
|
Нагнетательный |
|||||||
Таблица 4.
|
Типоразмер насоса |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
B1 |
B2 |
B3 |
b |
h1 |
h2 |
|
|
ЦНС 38-44, ЦНС 13-70, ЦНС 38-66, ЦНС 13-105, ЦНС 38-88, ЦНС 13-140, ЦНС 38-110, ЦНС 13-175, ЦНС 38-132, ЦНС 13-210, ЦНС 38-154, ЦНС 13-245, ЦНС 38-176, ЦНС 13-280, ЦНС 38-198, ЦНС 13-315, ЦНС 38-220, ЦНС 13-350 |
963 1034 1105 1176 1247 1318 1389 1460 1531 |
195 266 337 408 479 550 621 692 763 |
459 |
85 156 227 298 369 440 511 582 653 |
514 |
195 266 337 408 479 550 621 692 763 |
80 |
80 |
230 |
420 |
350 |
74 |
200 |
23 0 |
